Modbus 报文查看

进入报文查看

1. 在左侧设备树中选中 Modbus 设备；
2. 点击右侧上方的"报文"图标；

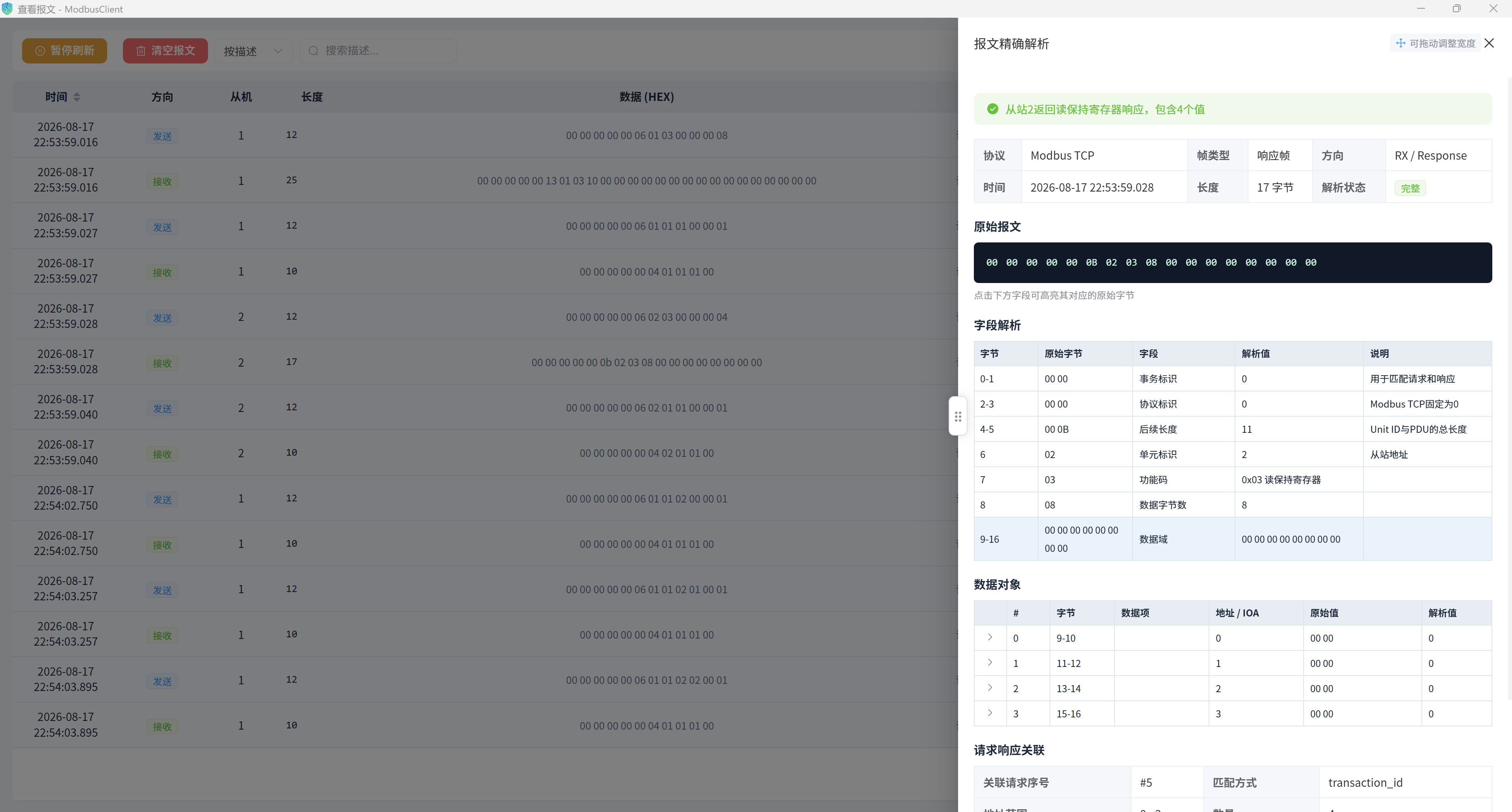

3. 在弹出的窗口中实时查看通讯帧，支持暂停刷新、按方向/从机筛选、查看报文详情与原始字节定位。

Modbus TCP 帧结构

TCP 模式下报文由 MBAP 头 + PDU 组成：

┌──────────────┬──────────────┬──────────┬──────────────┬──────────────────┐
│ 事务标识符     │ 协议标识符     │ 长度      │ 单元标识符     │ PDU（功能码+数据） │
│ 2 字节        │ 2 字节       │ 2 字节   │ 1 字节       │ N 字节            │
└──────────────┴──────────────┴──────────┴──────────────┴──────────────────┘

字段	说明
事务标识符	客户端生成，用于匹配请求与响应（响应回显同值）
协议标识符	Modbus 固定为 0x0000
长度	后续（单元标识符 + PDU）的字节数
单元标识符	从站地址（多从站网关时使用）

Modbus RTU 帧结构

┌──────────┬──────────┬──────────────┬──────────┐
│ 从站地址  │ 功能码    │ 数据          │ CRC16    │
│ 1 字节   │ 1 字节   │ N 字节        │ 2 字节   │
└──────────┴──────────┴──────────────┴──────────┘

• 从站地址：1~247（0 为广播地址）；
• CRC16：从从站地址到数据末尾的循环冗余校验；
• 帧间间隔 ≥ 3.5 个字符时间，用于帧定界。

请求 / 响应示例

读保持寄存器（功能码 03）请求（从站 1，起始地址 0x0000，读 2 个寄存器）：

01 03 00 00 00 02 C4 0B
│  │  │    │    │    └─ CRC16
│  │  │    │    └────── 寄存器数量 = 2
│  │  │    └─────────── 起始地址 = 0x0000
│  │  └──────────────── 功能码 = 03
│  └─────────────────── 从站地址 = 1
└────────────────────── 帧起始

响应：

01 03 04 00 0A 00 14 ...
│  │  │  │    │
│  │  │  │    └──── 寄存器2 = 0x0014（按解析码解释）
│  │  │  └───────── 寄存器1 = 0x000A
│  │  └──────────── 数据字节数 = 4（2 个寄存器）
│  └─────────────── 功能码 = 03
└────────────────── 从站地址 = 1

报文解析功能

EMS Simulate 对原始十六进制报文自动解析，展示：

• 时间记录：发送 / 接收时间；
• 方向标记：TX（发送）/ RX（接收）；
• 字段解析：功能码、起始地址、寄存器数量、字节数、寄存器原始值；
• 值解释：按测点配置的解析码将原始值解释为浮点/整数等，并应用系数换算；
• 异常帧：功能码最高位置 1（如 0x83）表示异常，附异常码（非法地址/非法数据等）。

交互流程

1. 客户端发起请求（事务 ID + 功能码 + 地址 + 数量）；
2. 服务端处理并回送响应帧（事务 ID 回显）；
3. 读取类请求返回数据区内容，写入类请求返回写入确认。

排查技巧

• 长时间无响应：先看 TCP 是否建立（连接超时参数），再看从站地址与功能码；
• 数据值异常：核对解析码字节序与系数；
• 偶发失败：查看命令超时与重试次数，检查网络抖动或从站负载；
• 结合"报文详情"的逐字节定位，快速判断是哪一段数据异常。
