IEC 61850 操作指南
一、前置条件
- 已安装并启动 EMS Simulate；
- 服务端模拟：准备一个 ICD/SCD/CID 模型文件（可用"建模工作台"创建，或使用示例文件）；
- 客户端模式：需要一台可访问的真实 IED（或本软件再模拟一台服务端）。
二、服务端模式（模拟 IED）
目标：导入 SCL 模型后模拟一个 IED，提供 MMS 读写、GOOSE、Reports、Files 服务。

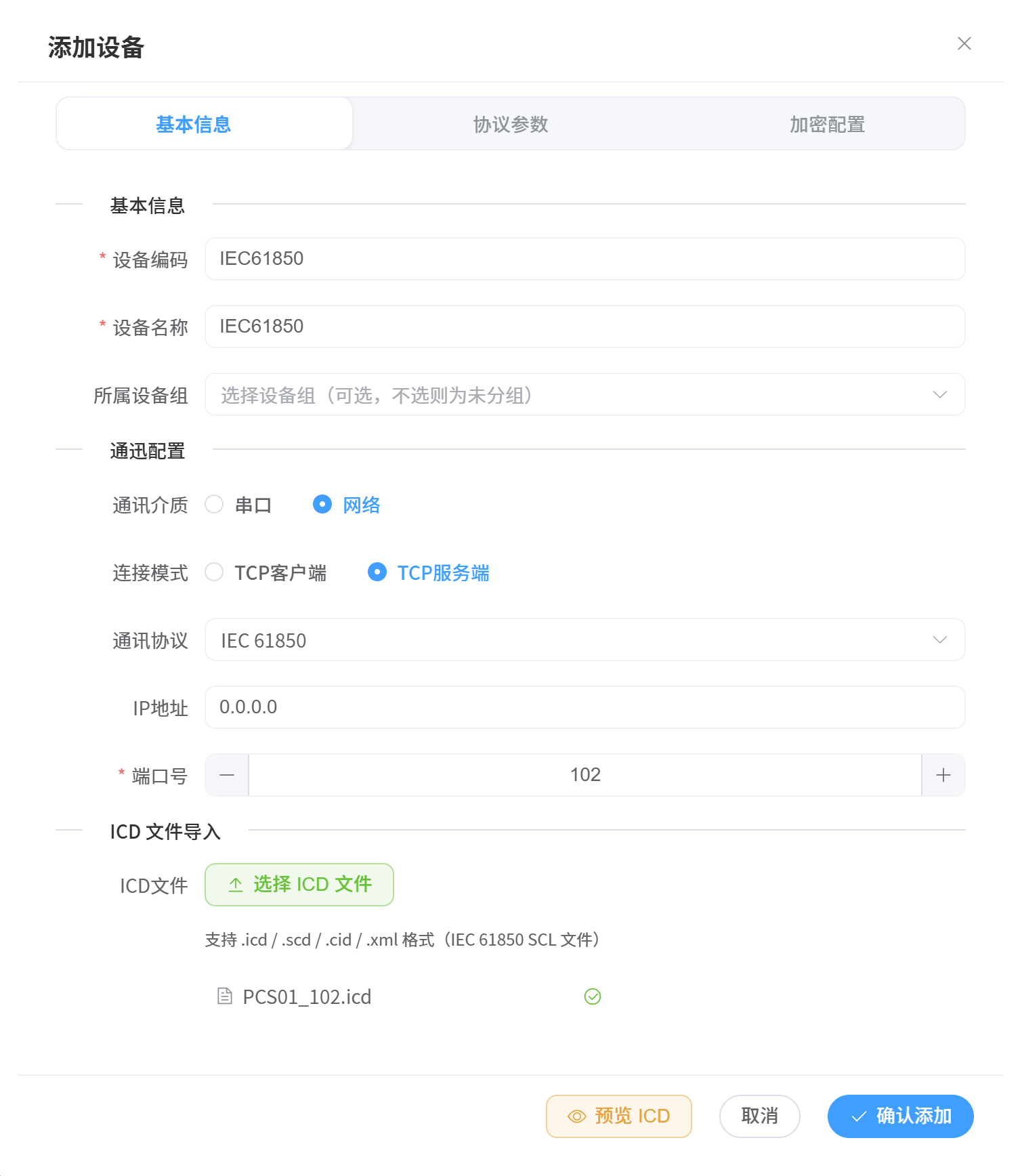

步骤 1：添加设备并导入模型
- 点击"添加设备"；
- 协议选择 IEC 61850，连接方式选择 服务端（Server）；
- 选择 ICD / SCD / CID 文件上传，系统自动解析 IED 模型并生成测点（含 GOOSE 控制块、数据集）；
- 保存并"开启设备"。

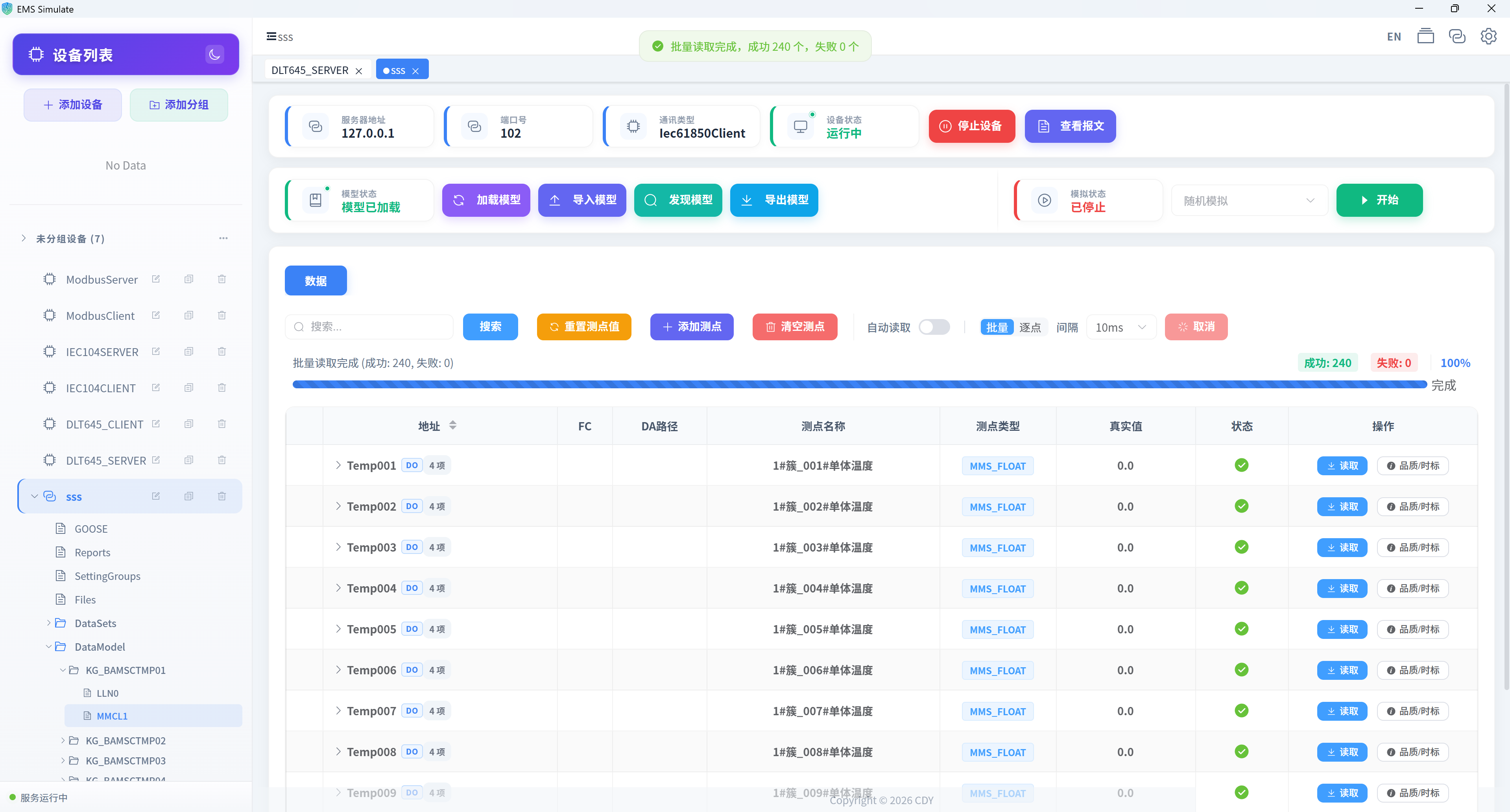

步骤 2：查看数据模型
设备详情中以树形结构展示 LD / LN / DO / DA 层级与 FC 功能约束，可展开查看每个测点的 MMS 类型；支持按节点类型筛选、搜索。
步骤 3：MMS 读写
- 选中测点执行"读取 / 写入"，验证 MMS 报文交互；
- 支持批量读取、自动读取与变化追踪；
- IEC 61850 客户端设备（模拟对端）也可直接读写本服务端。

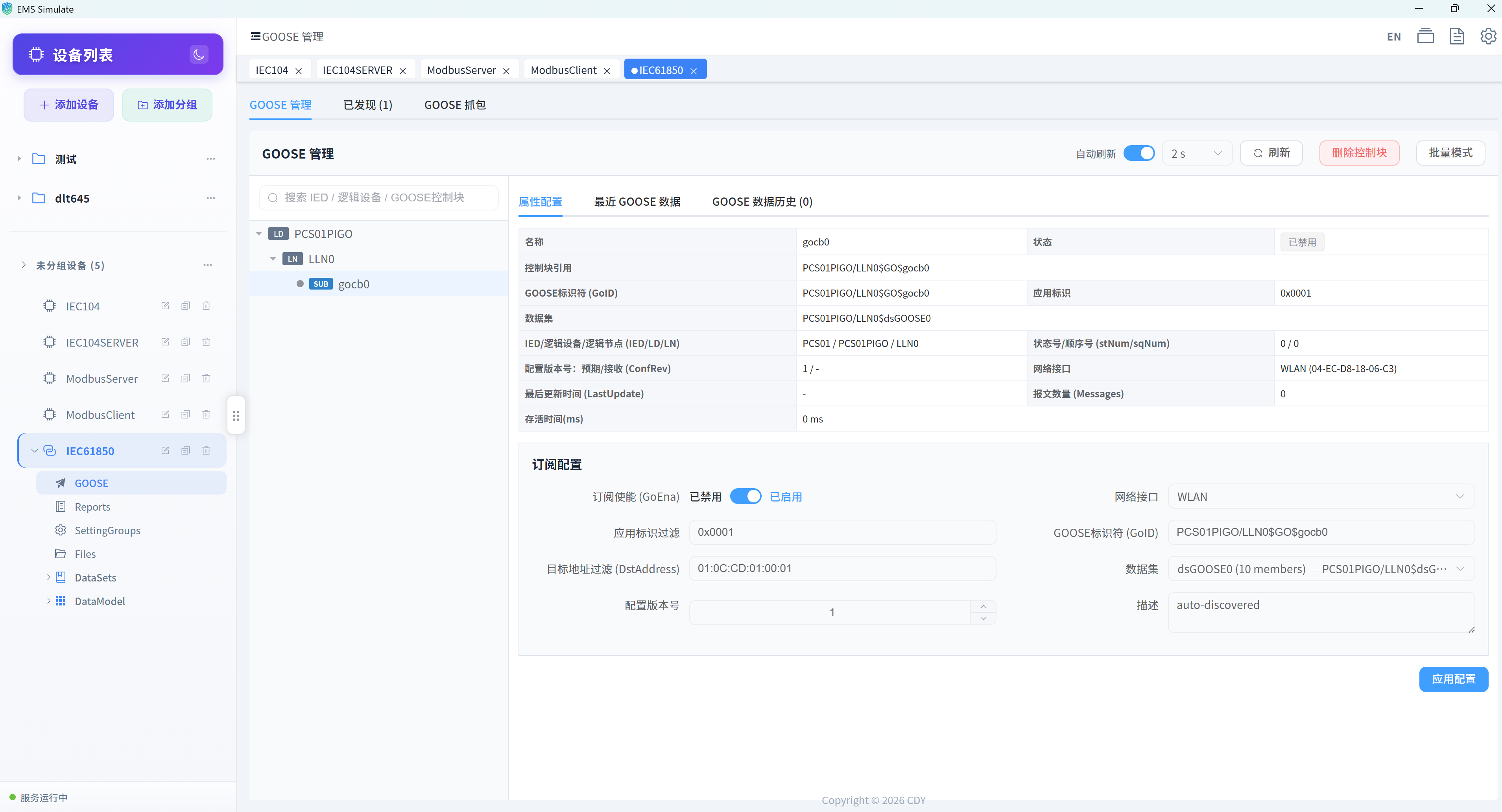

步骤 4：GOOSE 发布 / 订阅
- 发布：配置 GOOSE 控制块（GCB）与数据集，启动后周期/变位发送组播报文；
- 订阅：添加接收器订阅对端 GOOSE，监视数据集成员值变化；
- 抓包：选择真实网卡实时抓取 GOOSE 报文，解析 APPID、MAC、数据集成员值。
🖼️ 截图占位（待补充）：GOOSE 抓包界面

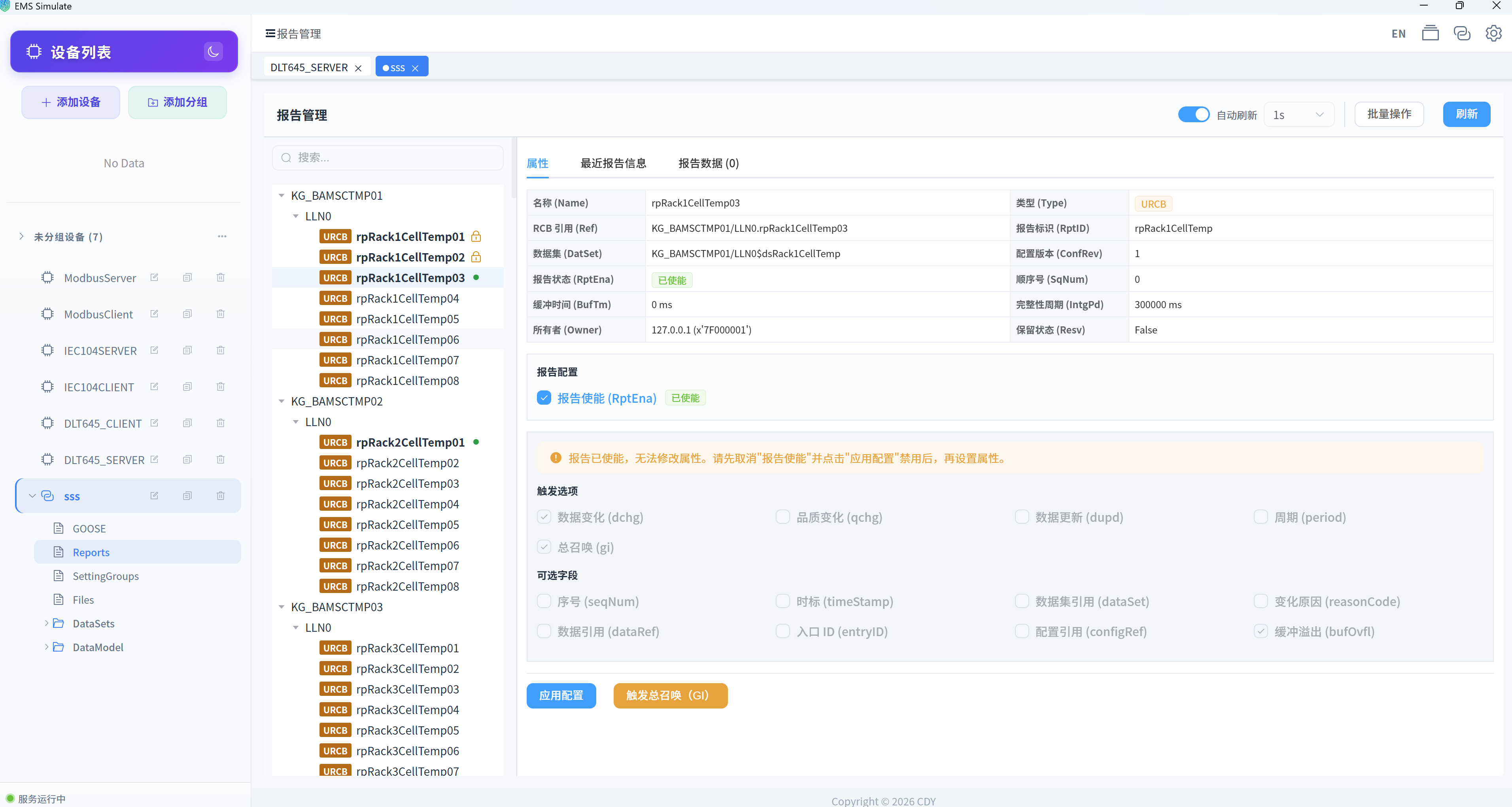

步骤 5：Reports 报告
配置报告控制块（RCB）：
- URCB（非缓存） / BRCB（缓存）；
- 配置数据集、触发条件（数据变化 dchg、品质变化 qchg、总召唤 GI）；
- 支持报告树形数据展示与数据集的批量读取。
步骤 6：Files 文件服务
通过 MMS Files 浏览设备文件目录、上传与下载文件（文件服务目录可在协议参数中配置）。
三、客户端模式（连接真实 IED）
- 添加设备时连接方式选择 客户端（Client），填写目标 IP 与端口（MMS 默认 102）；
- 启动后客户端动态发现 IED 数据模型并生成测点树（可配置模型发现超时）；
- 执行 MMS 读写、GOOSE 订阅、Reports 订阅与文件浏览。

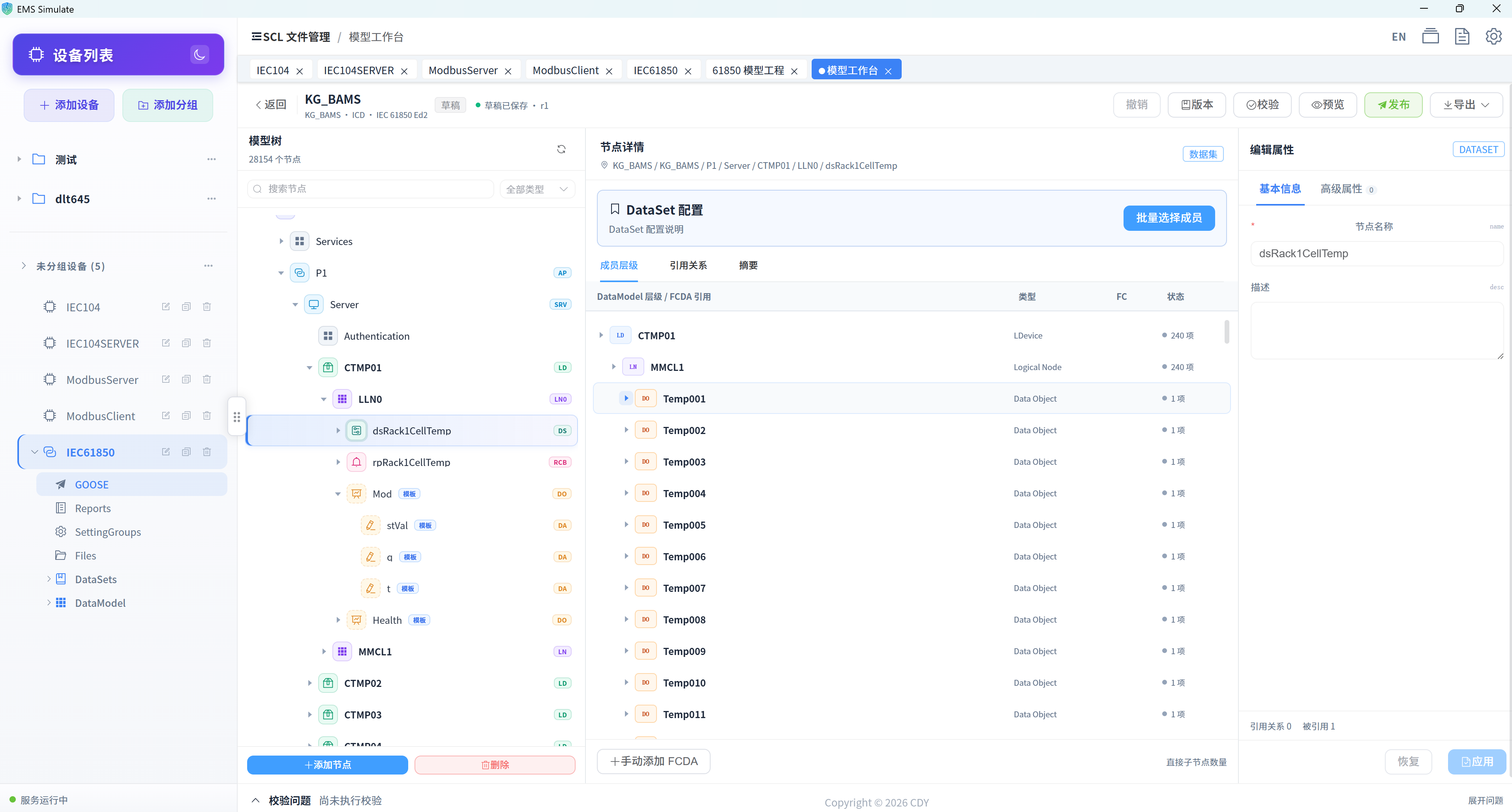

四、建模工作台
基于 SCL 文件的工程化建模：
- 新建工程（名称、编码、文件类型 ICD/CID/SCD、标准版本）；
- 配置 IED 信息（IED 名称、访问点、厂商、设备类型）与逻辑设备（LD）；
- 在模型树中编辑节点、添加逻辑节点、配置 DataSet 成员（支持 DO 整组/DA 精确选择）；
- 执行校验、保存版本并发布。
五、协议参数详解
| 参数 | 默认 | 说明 |
|---|---|---|
| 连接超时 | 3000ms | 建立 MMS 连接的超时时间 |
| 命令超时 | 3000ms | 单条 MMS 服务等待响应的超时时间 |
| 模型发现超时 | 60s | 客户端发现数据模型的超时时间 |
| 用户认证 | 关 | 启用 ACSE 认证（服务端校验客户端密码） |
| 文件服务目录 | 空 | 向 MMS 客户端公开的文件目录 |
| MMS 报文抓包 | 关 | 使用 Npcap/libpcap 抓取 MMS 报文 |
六、常见问题
| 问题 | 排查建议 |
|---|---|
| 客户端发现模型慢/超时 | 增大"模型发现超时"，确认网络可达 |
| GOOSE 收不到 | 确认网卡选择正确、组播地址与 APPID 匹配 |
| 报告不触发 | 确认数据集已配置、触发条件（dchg/qchg/GI）正确 |
| 认证失败 | 确认服务端与客户端认证密码一致 |
| SCL 校验报错 | 按校验结果修正模型后再导入 |
📄 报文如何解析见 IEC 61850 报文查看。
