IEC 61850 报文查看
IEC 61850 涉及 MMS（TCP 102 端口）与 GOOSE（以太网二层组播）两类报文，EMS Simulate 均可实时抓取与解析。

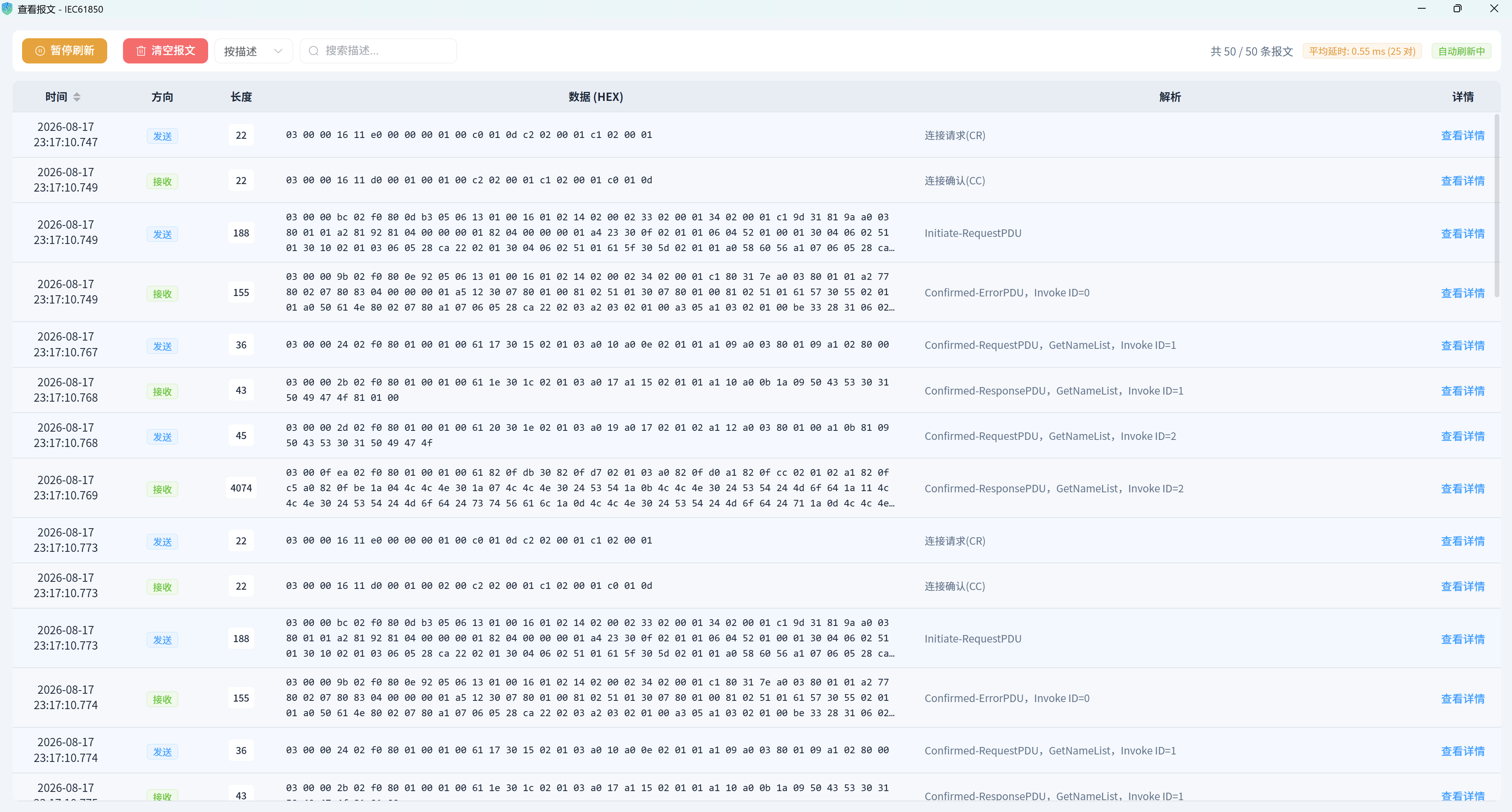

一、MMS 报文
进入方式
在左侧设备树中选中 IEC61850 设备，点击"报文"图标（需开启 MMS 报文抓包或连接中自动捕获）。
报文类型
| 报文 | 说明 |
|---|---|
| 连接建立 | ACSE 关联请求/响应（含认证协商） |
| Read / Write | 数据读写请求与响应 |
| GetNameList / GetNameListResponse | 模型浏览（发现数据模型） |
| Report | 报告上送（含数据集成员值） |
| File Directory / Open / Read / Write | 文件服务 |
解析内容
平台对 MMS 报文自动解析，展示：
- 服务类别：Read / Write / Report / File 等；
- 对象引用：如
IED1LD0/MMXU1.TotW.mag.f； - 数据类型：浮点、整型、布尔、品质、时标；
- 值：读写的数据值（含品质 q 与时标 t）。
二、GOOSE 报文
进入方式
进入"GOOSE 抓包"功能：
- 选择真实网卡；
- 点击开始抓包，监听二层组播报文；
- 实时解析并显示 GOOSE 控制块与数据集成员值。
GOOSE 报文结构
GOOSE 使用以太网二层帧（默认组播 MAC 从 01:0C:CD:01:00:00 起），包含：
┌──────────────┬──────────┬─────────┬──────────────────────────────┐
│ 以太网头 │ APPID │ 长度 │ APDU（GOOSE PDU，ASN.1 编码） │
│ 目的/源 MAC │ 2 字节 │ 2 字节 │ 控制块信息 + 数据集成员值 │
└──────────────┴──────────┴─────────┴──────────────────────────────┘GOOSE 字段
| 字段 | 说明 |
|---|---|
| APPID | 应用标识（区分数据集） |
| GOID | GOOSE 控制块标识 |
| DATSET | 数据集引用 |
| ConfRev | 配置版本号 |
| T | 报文时标 |
| StNum | 状态号（变位时 +1） |
| SqNum | 序号（周期重发递增） |
| Test | 测试标志 |
| 数据集成员 | 各成员的最新值（如开关位置、品质） |
抓包解析
- 实时显示每个 GOOSE 控制块的 StNum / SqNum 变化；
- 监视数据集成员值变化（如开关变位）；
- 支持过滤 APPID，便于多控制块场景下定位。

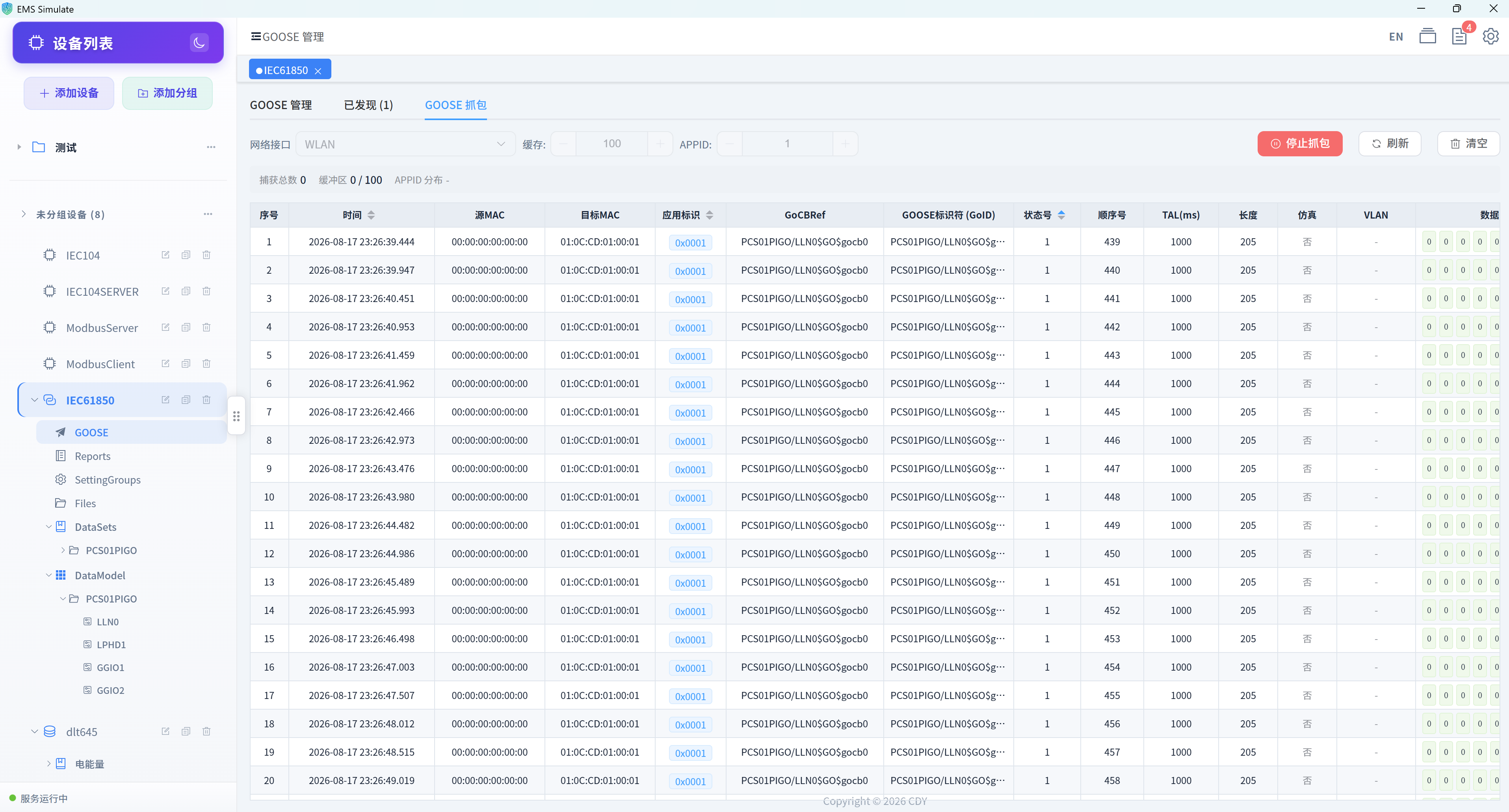

GOOSE抓包

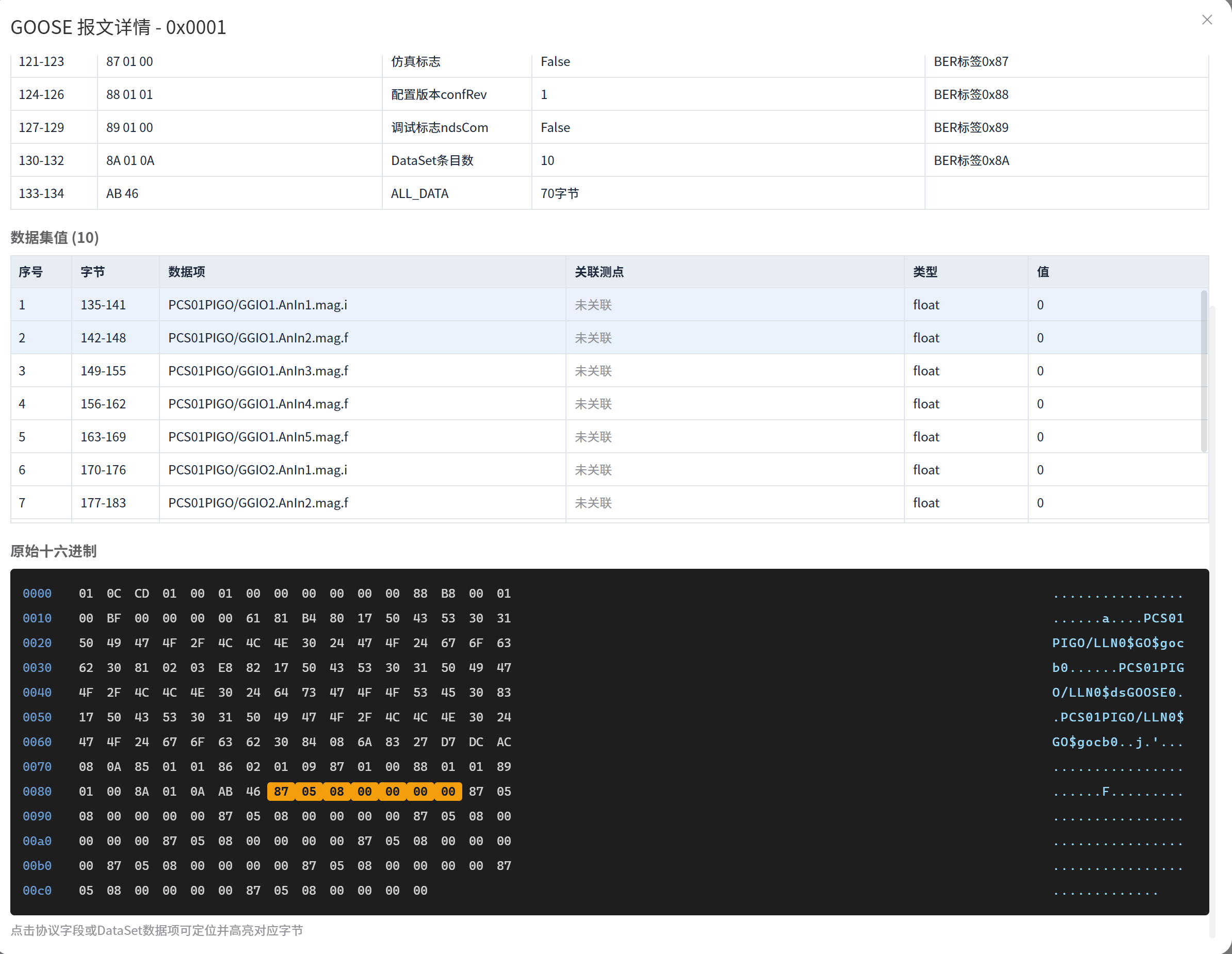

GOOSE报文详情

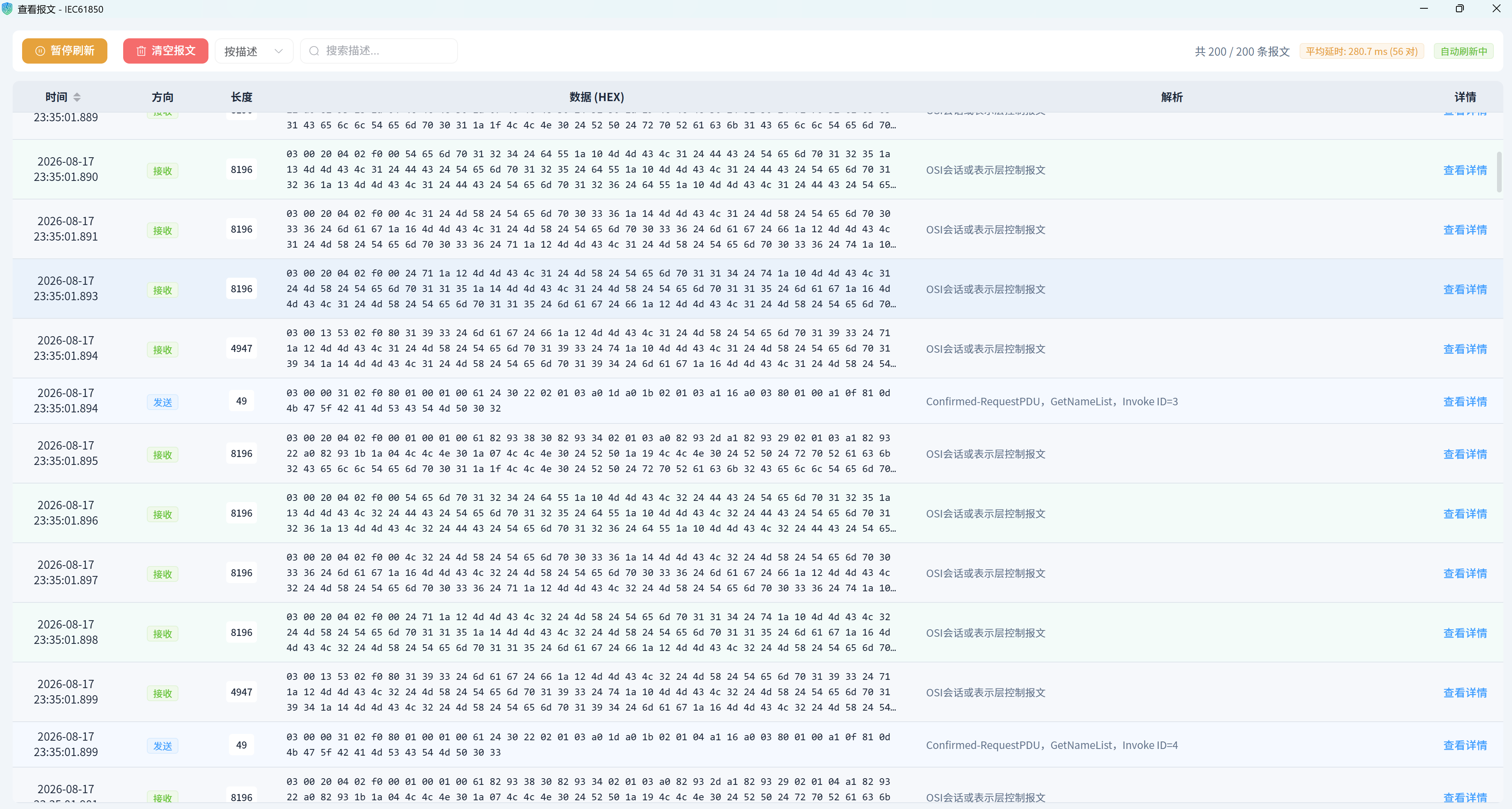

三、Reports 报文
报告控制块上送的报告报文实时可见，包含：
- 报告 ID、数据集引用；
- 触发原因：数据变化（dchg）、品质变化（qchg）、总召唤（GI）、周期（periodic）；
- 成员值：变化的数据对象值（含品质与时标）；
- 缓存 / 非缓存行为差异（BRCB 断链缓存、URCB 不缓存）。
排查技巧
- MMS 连接失败：确认端口 102、IP 可达、认证密码一致；
- GOOSE 收不到：确认网卡、组播地址、APPID、VLAN 配置；
- 报告不触发：核对数据集、触发条件（dchg/qchg/GI）与 RCB 使能状态；
- 值不变但 SqNum 增长：正常周期重发；StNum 增长表示发生了变位事件。
