测点映射 (Point Mapping)

测点映射功能允许将一个测点的值直接映射到另一个测点，实现数据的联动或镜像。

1. 应用场景

• 设备联动：当设备 A 的状态改变时，自动触发设备 B 的状态改变（可支持多个设备）。

  • 场景1：A测点的值由B和C测点的值决定

    举例：

    $$PCS\mathrm{视}\mathrm{在}\mathrm{功}\mathrm{率}=\sqrt{PCS\mathrm{有}\mathrm{功}\mathrm{功}{\mathrm{率}}^2+PCS\mathrm{无}\mathrm{功}\mathrm{功}{\mathrm{率}}^2}$$

  • 场景2：A测点的值受B测点的值影响

    举例：当PCS开关机时，开关机测点的值会影响运行状态测点的值。

  • 场景3：设备具有不同协议，需要跨设备数据真实场景模拟

    储能计量电表（DL/T645）的实时功率约等于所有PCS（Modbus）的有功功率之和。

• 数据镜像：将重要数据同时映射到多个寄存器地址供不同系统读取。

2. 创建映射

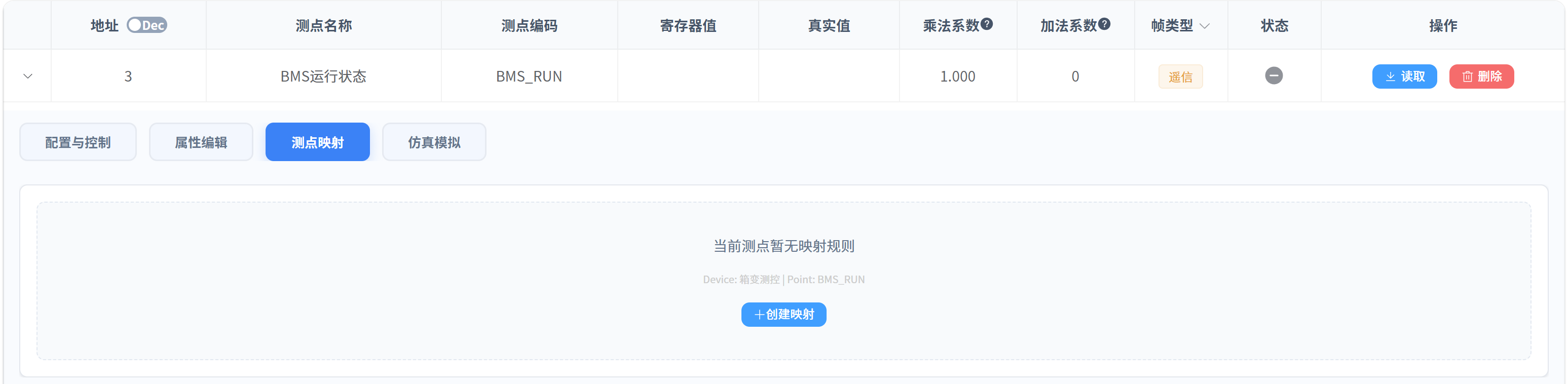

进入“测点映射”管理页面，点击“创建映射”。

配置源测点和目标测点：

• 源测点 (Source)：数据的提供方。
• 目标测点 (Target)：数据的接收方，即当前测点。

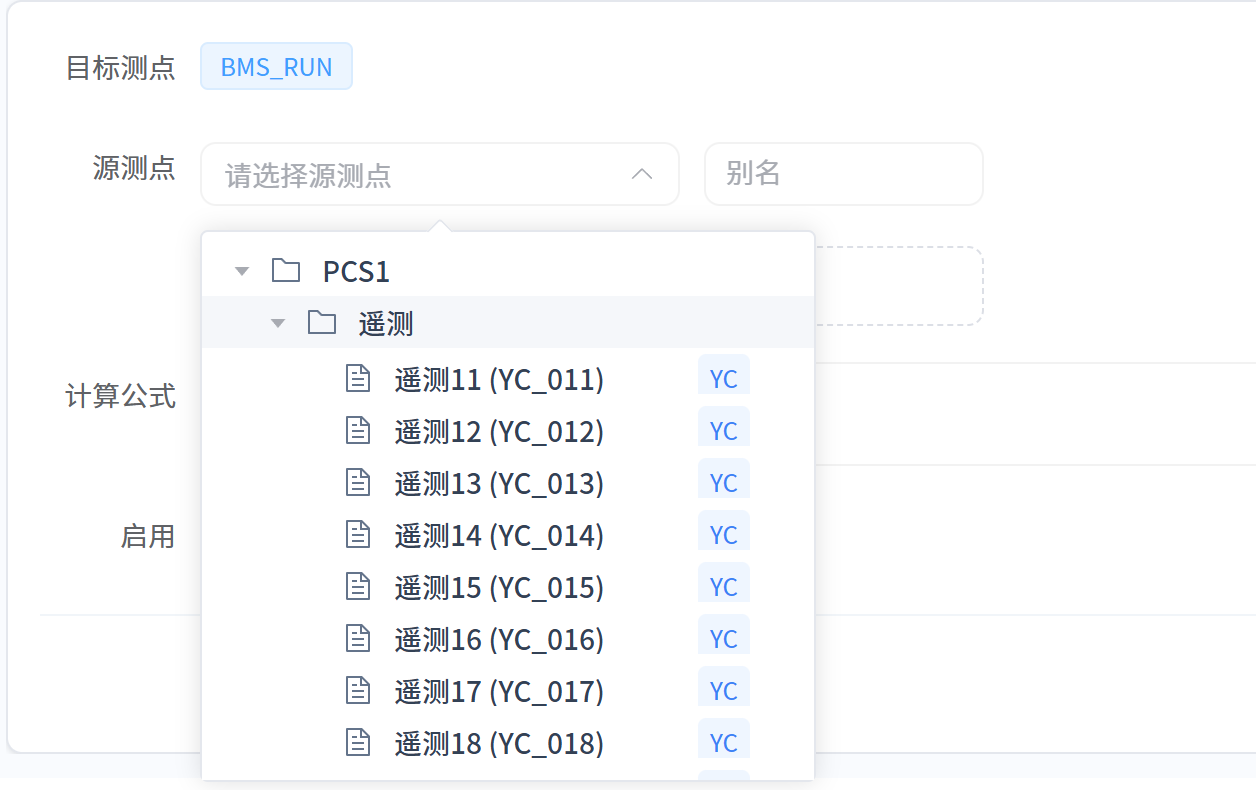

通过设备树选择测点

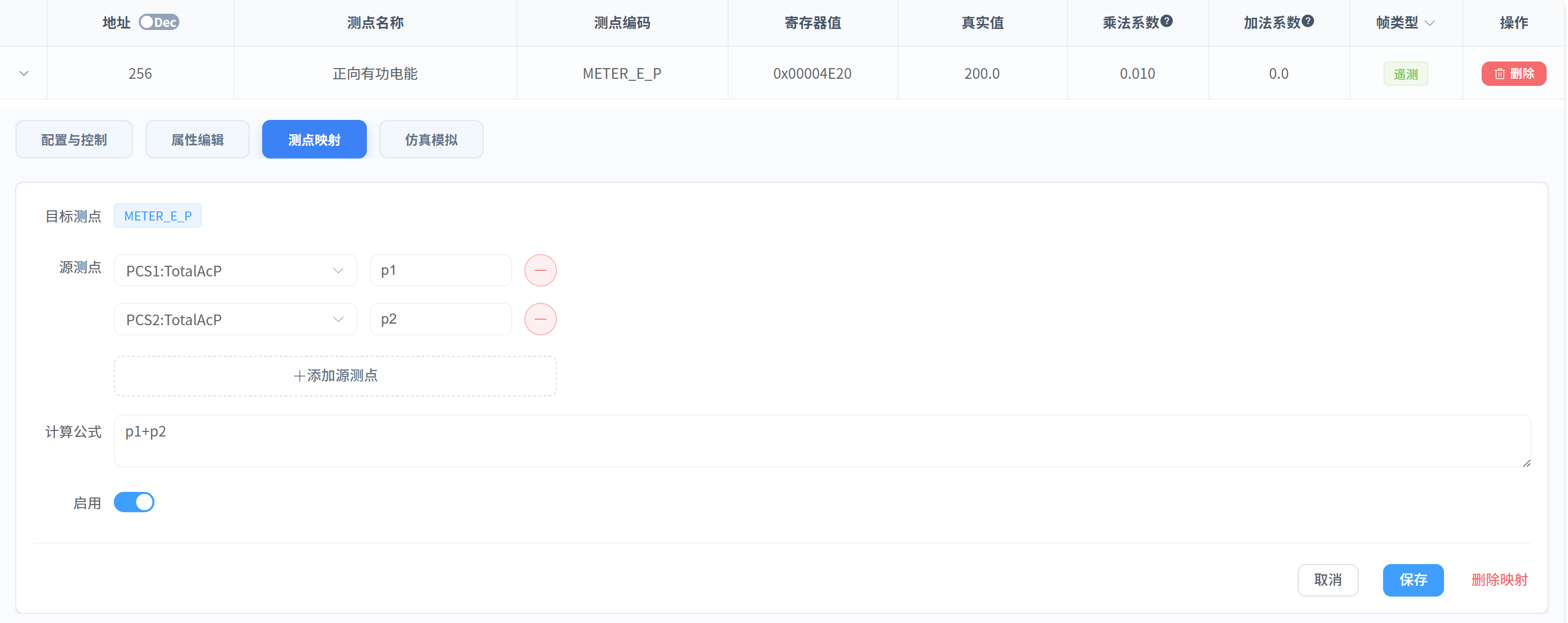

选择完测点后，输入别名（不能忽略，公式通过别名进行运算）

输入完公式后进行保存，以上图为例，电表的正向有功总电能=p1+p2

3. 映射规则

• 映射是单向的：源测点的值变化会更新目标测点，反之则不会。
• 映射是实时的：系统检测到源测点值变更后，会立即同步到目标测点。

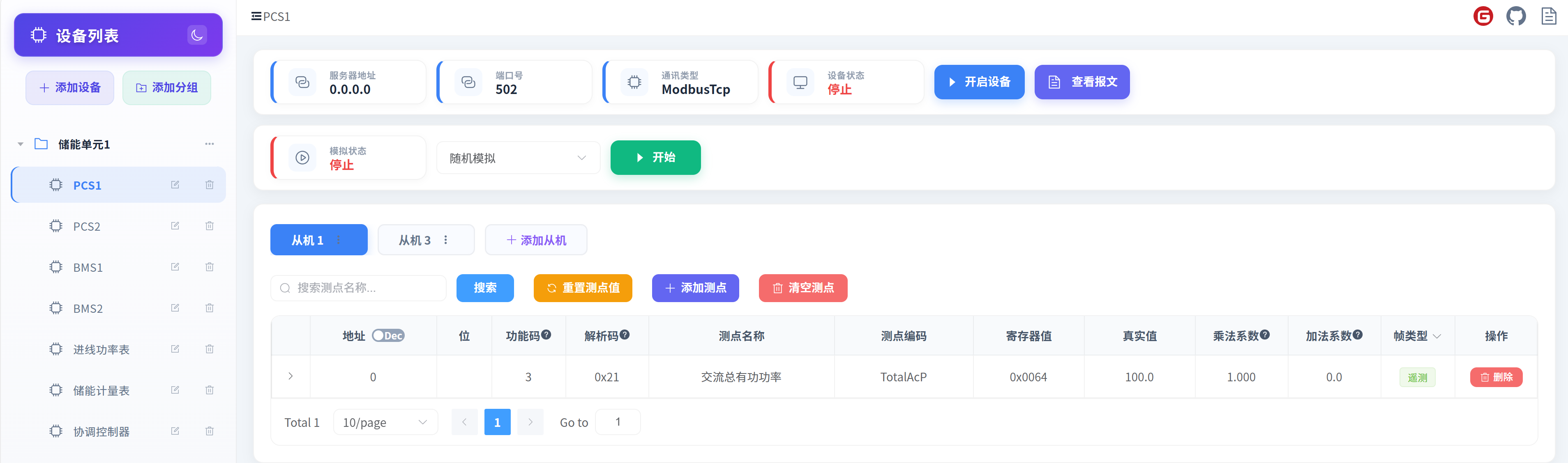

当我修改PCS1和PCS2的总有功功率都为100时

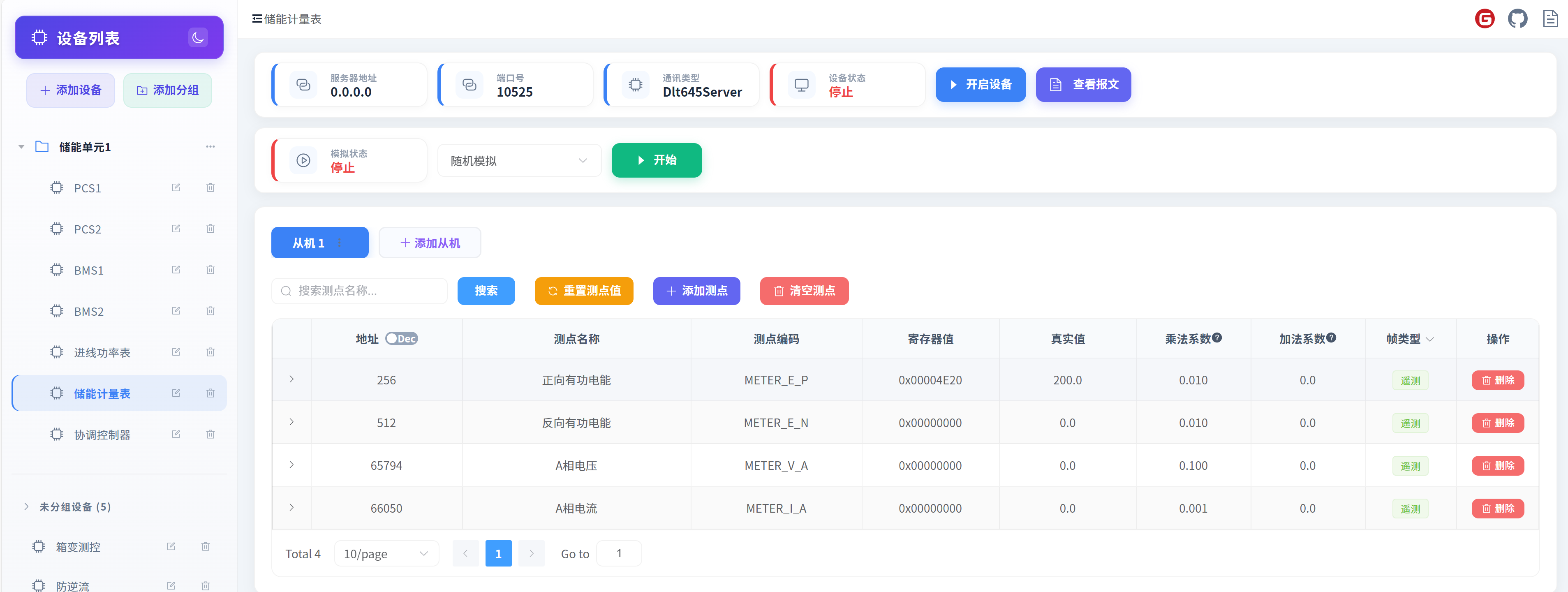

可以看到储能计量表的功率变为了200
