DL/T 645-2007 报文查看

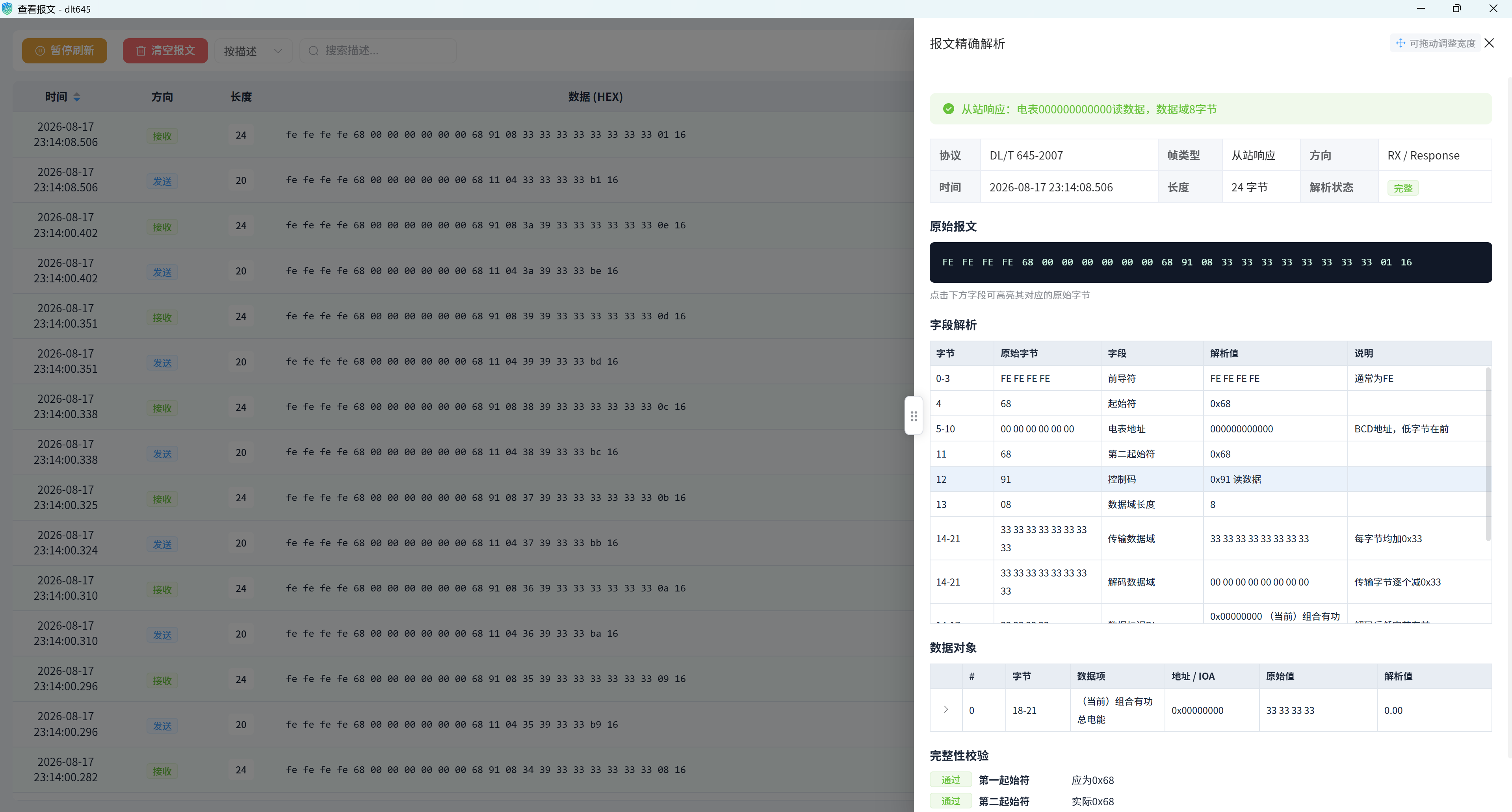

进入报文查看
- 在左侧设备树中选中 DL/T645 设备；
- 点击右侧上方的"报文"图标；
- 窗口中实时展示抄表通讯帧，支持暂停、筛选、报文详情与原始字节定位。
DL/T645 帧采用 68H 起始、16H 结束的定界格式：
┌──────────┬───────────────┬────────┬──────────┬─────────────────┬────────┬────────┐
│ 起始符 68H │ 地址域 A0~A5 │ 控制码 C │ 数据域长度 │ 数据域（标识+数据） │ 校验 CS │ 结束符 16H │
│ 1 字节 │ 6 字节（BCD） │ 1 字节 │ 1 字节 │ N 字节 │ 1 字节 │ 1 字节 │
└──────────┴───────────────┴────────┴──────────┴─────────────────┴────────┴────────┘| 字段 | 说明 |
|---|---|
| 起始符 | 固定 0x68 |
| 地址域 | 6 字节表地址（BCD，倒序传输，A0 最低位） |
| 控制码 | 功能标识（见下表） |
| 数据域长度 | 数据域字节数 L（0~254） |
| 数据域 | 数据标识（DI0~DI3）+ 数据内容（BCD/二进制） |
| 校验码 | 从起始符到数据域末尾各字节的累加和取低 8 位 |
| 结束符 | 固定 0x16 |
控制码说明
| 控制码（D7..D0） | 含义 |
|---|---|
0x01 | 读数据（主站请求） |
0x81 | 读数据应答（从站响应） |
0x04 | 写数据（主站请求） |
0x84 | 写数据应答（从站响应） |
0x08 | 广播校时 |
0x0A | 读通信地址 |
0x91 | 读数据错误应答（D7=1 表示异常） |
读数据示例
读当前正向有功总电能请求（表地址 AAAAAAAAAAAA）：
68 AA AA AA AA AA AA 68 01 04 33 33 33 33 08 CS 16
│ │ │ │ │ │ │ │ │ │ └──────── 数据标识 00010000（BCD 倒序）
│ │ │ │ │ │ │ │ │ └─────────── 数据域长度 = 4
│ │ │ │ │ │ │ │ └────────────── 控制码 = 01（读数据）
│ │ │ │ │ │ │ └───────────────── 起始符 68H（地址域前）
│ │ │ │ │ │ └──────────────────── 表地址 A0~A5
│ │ │ │ │ └─────────────────────── 帧起始符 68H
│ │ │ │ └────────────────────────── 数据域长度应答：控制码 0x81，数据域 = 数据标识 + 电能值（BCD 编码，带倍率换算）。
报文解析功能
平台自动解析并展示：
- 控制码：读/写/校时等操作类型及应答/异常标志；
- 表地址：从站地址（BCD 还原）；
- 数据标识：如
00010000→ 当前正向有功总电能； - 数据内容：电能读数、电压值、状态字等（按 BCD 解码）；
- 系数转换：按测点配置的乘法/加法系数换算为真实值；
- 校验：显示 CS 校验是否通过。
排查技巧
- 无应答：检查表地址、波特率、校验位、总线接线（A/B 是否接反）；
- 应答异常（0x91）：数据标识不支持或数据域长度不符；
- 读数偏差：核对数据标识对应的倍率与系数；
- 校验失败：排查线路干扰导致的数据位错误。
