DL/T 645-2007 操作指南

一、前置条件

• 已安装并启动 EMS Simulate；
• 服务端模拟：本机即可完成全流程演示；
• 客户端模式：需要一台真实电表（或本软件再模拟一台服务端）。

二、服务端模式（模拟电能表）

目标：模拟一台 DL/T645 电能表，响应主站抄表。

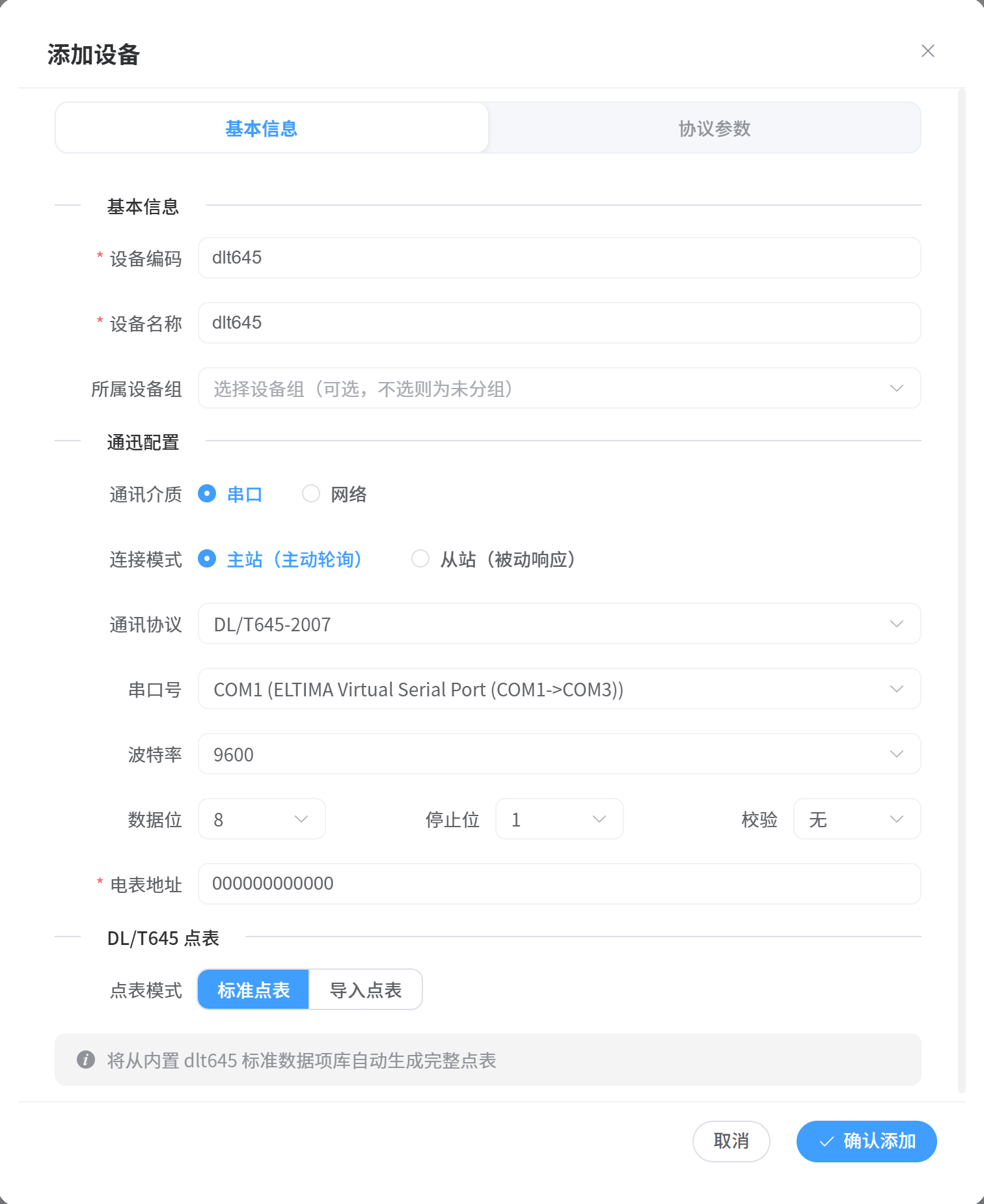

步骤 1：添加设备

1. 点击"添加设备"；
2. 填写设备名称（如 模拟电能表）；
3. 协议选择 DL/T 645-2007；
4. 连接方式选择 串口从站（RS-485）或 TCP 服务端；
5. 配置串口参数（串口号、波特率默认 2400/9600、数据位 8、校验）或 TCP 端口（默认 8899），保存。

步骤 2：选择点表模式

进入设备详情，DL/T645 设备提供两种模式（可切换）：

• 标准点表：点击后自动从内置 dlt645 标准数据项库生成完整点表，覆盖电能量、需量、电压、电流、功率、功率因数等常用数据项；
• 导入点表：上传 Excel 点表，按自定义数据项导入。

步骤 3：启动设备

点击"开启设备"，电表开始监听并响应抄表请求。

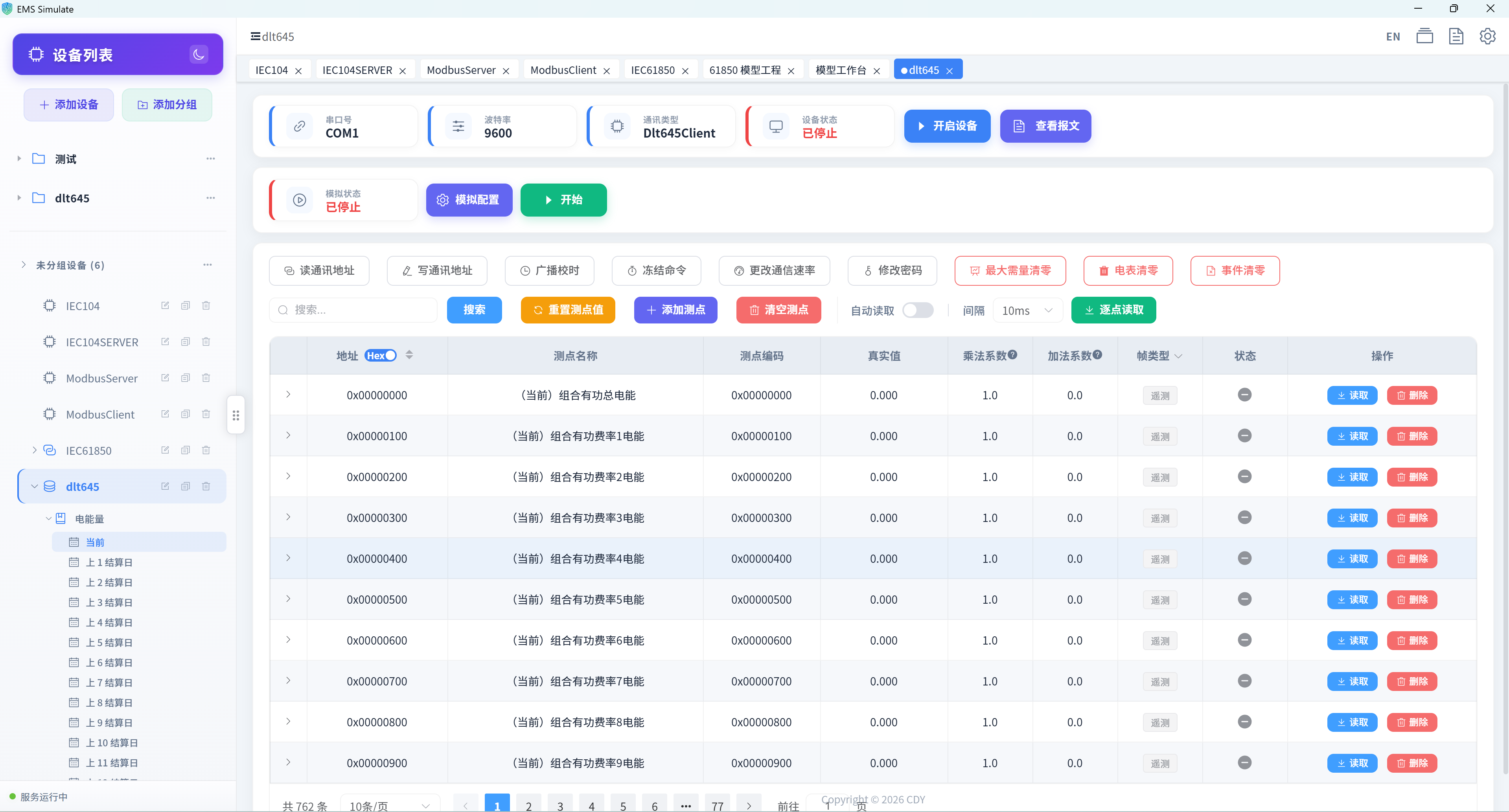

步骤 4：客户端读取验证

1. 添加 DL/T645 客户端设备（串口或 TCP 指向本机）；
2. 启动后点击"读取"，验证：
   • 数据标识解析是否正确（如 00010000 → 正向有功总电能）；
   • 返回值与系数换算后的真实值（电能度数、电压值等）。

三、客户端模式（抄读真实电表）

1. 添加设备时连接方式选择 客户端（主站），配置串口或 TCP 参数与表地址；
2. 添加需要抄读的数据项测点（数据标识与真实电表一致）；
3. 启动后点击"读取"，观察返回数据与系数换算结果；
4. 支持批量抄读常用数据项。

四、协议参数详解

参数	默认	说明
命令超时	3000ms	单条抄表命令等待响应的超时时间
波特率	2400 / 9600	串口通信速率（与电表一致）
表地址	6 字节 BCD	电表地址（可自动识别或手动设置）

五、常见问题

问题	排查建议
抄表超时	检查串口参数（波特率/校验位）、表地址、接线
数据标识解析错误	确认数据标识与电表型号的数据项定义一致
返回值偏差	检查乘法/加法系数与数据项倍率
TCP 模式连不上	确认端口（默认 8899）与 IP

📄 报文如何解析见 DL/T645 报文查看。
