IEC 60870-5-104 报文查看

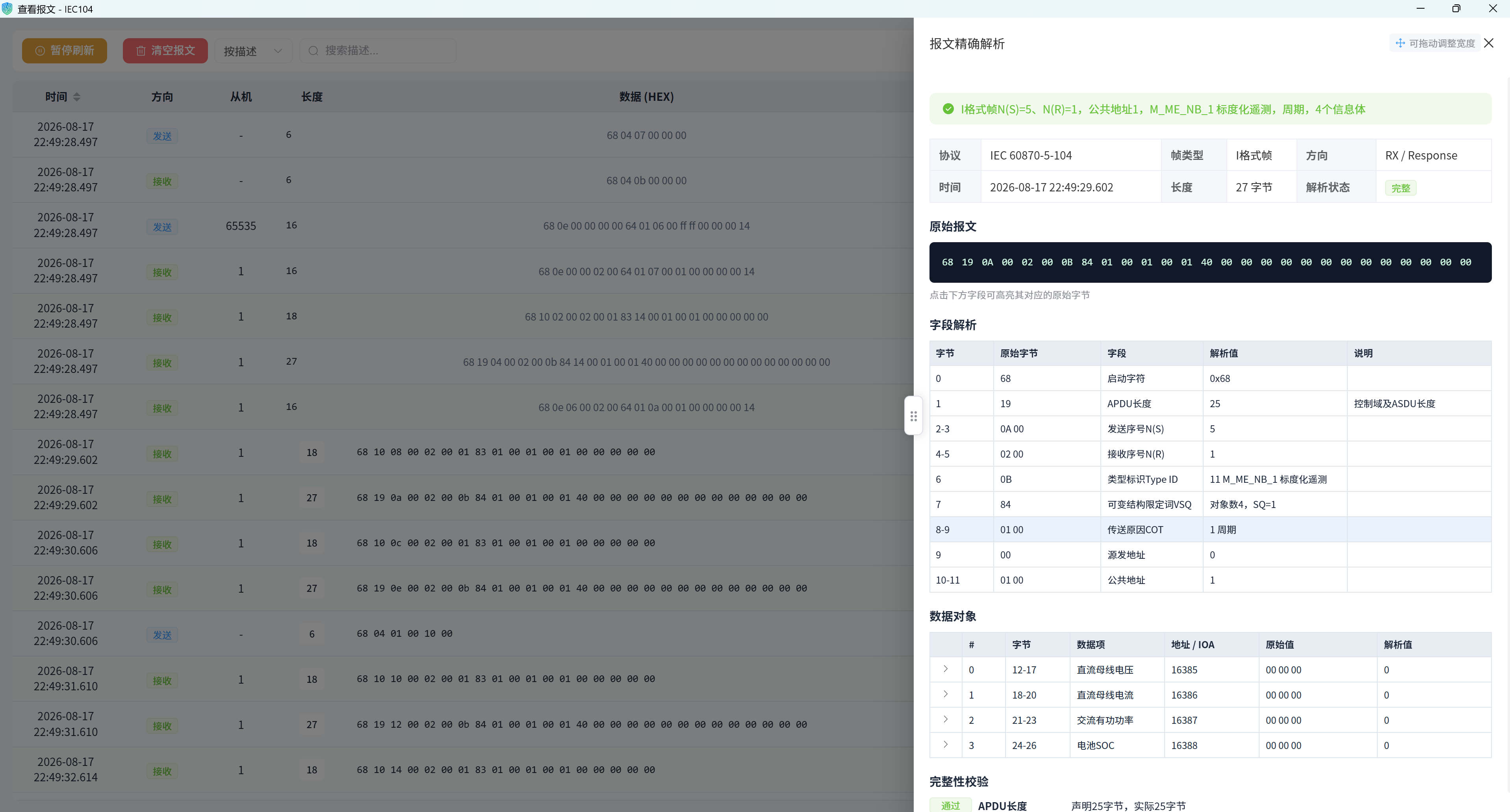

进入报文查看
- 在左侧设备树中选中 IEC104 设备；
- 点击右侧上方的"报文"图标；
- 窗口中实时展示 APDU 帧，支持暂停、筛选、报文详情与原始字节定位。
APDU 基本结构
每条 APDU 由 启动字符 + 长度 + 控制域 +（可选）ASDU 组成：
┌──────────┬──────────┬──────────────┬───────────────┐
│ 启动字符 68H │ 长度 L │ 控制域 4 字节 │ ASDU（I 帧） │
└──────────┴──────────┴──────────────┴───────────────┘- 启动字符：固定
0x68； - 长度：控制域 + ASDU 的字节数（U/S 帧无 ASDU，长度为 4）；
- 控制域：标识帧类型与序号。
三类帧
| 帧类型 | 控制域特征 | 用途 |
|---|---|---|
| U 帧 | 第 1 字节为 0x07（STARTDT）/ 0x0B（STOPDT）/ 0x43（TESTFR） | 链路控制：启动/停止/测试 |
| S 帧 | 第 1 字节低 4 位为 1（如 0x01） | 对 I 帧的接收确认 |
| I 帧 | 第 1 字节低 1 位为 0 | 携带 ASDU 数据 |
ASDU 结构
I 帧的数据部分为 ASDU（应用服务数据单元）：
┌──────────────┬────────────┬──────────┬──────────────┬──────────────────┐
│ 类型标识 │ 可变结构限定词 │ 传送原因 │ 公共地址 COA │ 信息对象（1..N 个） │
│ 1 字节 │ 1 字节 │ 2 字节 │ 2 字节 │ │
└──────────────┴────────────┴──────────┴──────────────┴──────────────────┘| 字段 | 说明 |
|---|---|
| 类型标识 | 如 0x0D（13 = M_ME_NC_1 短浮点遥测） |
| 可变结构限定词 | 信息对象数量 + 寻址方式（连续/单一） |
| 传送原因 | 周期（1）、背景（2）、自发（3）、总召唤（20）、命令确认等 |
| 公共地址 | 站地址（COA） |
| 信息对象 | 信息体地址（IOA）+ 值 + 品质描述符 + 时标 |
请求 / 响应示例
总召唤请求（C_IC_NA_1）：
68 0E 00 00 00 00 64 01 06 00 01 00 00 00 00 14
│ │ │ │ │ │ │ │ │ │ │ │ └───────── 召唤限定词 0x14（全部数据）
│ │ │ │ │ │ │ │ │ │ │ └──────────── 信息体地址 0
│ │ │ │ │ │ │ │ │ │ └─────────────── 公共地址 0x0001
│ │ │ │ │ │ │ │ │ └────────────────── 传送原因 6（激活）
│ │ │ │ │ │ │ │ └───────────────────── 可变结构限定词 01（1 个对象）
│ │ │ │ │ │ │ └──────────────────────── 类型标识 0x64（100 = 总召唤）
│ │ │ │ │ │ └─────────────────────────── 控制域：发送序号 0
│ │ │ │ │ └────────────────────────────── 控制域 3 字节
│ │ │ │ └───────────────────────────────── 长度 = 14
│ │ │ └──────────────────────────────────── 启动字符 68H总召唤确认：传送原因 7（激活确认），随后服务端以传送原因 20（响应总召唤）上送各测点 I 帧。
报文解析功能
平台自动解析并展示：
- 帧类型：U / S / I 帧；
- 类型标识：ASDU 名称（如
M_ME_NC_1）； - 传送原因：周期、自发、总召唤等；
- 信息对象：信息体地址、测量值（按系数换算）、品质描述符（IV/NT/SB/BL/OV 含义）；
- 序号：I 帧的发送/接收序号（用于滑动窗口分析）。
排查技巧
- 链路无法建立：检查是否有 U 帧 STARTDT 激活与确认；
- 数据不刷新：查看 I 帧是否周期性上送、S 帧确认是否正常；
- 窗口拥塞：发送序号与确认序号差距接近 k 值说明接收方未及时确认；
- 品质无效：查看 QDS 的 IV 位是否置位。
